0023环氧树脂加工板
0023环氧树脂绝缘板说明书
时间: 2026-04-14 15:11 浏览次数：
环氧树脂绝缘板以环氧树脂浸渍无碱玻璃布，经高温高压固化成型，绝缘性能优异、机械强度高，兼具耐高温、耐潮湿、阻燃、耐电弧等特点。板材结构致密、尺寸稳定、平整度好，可

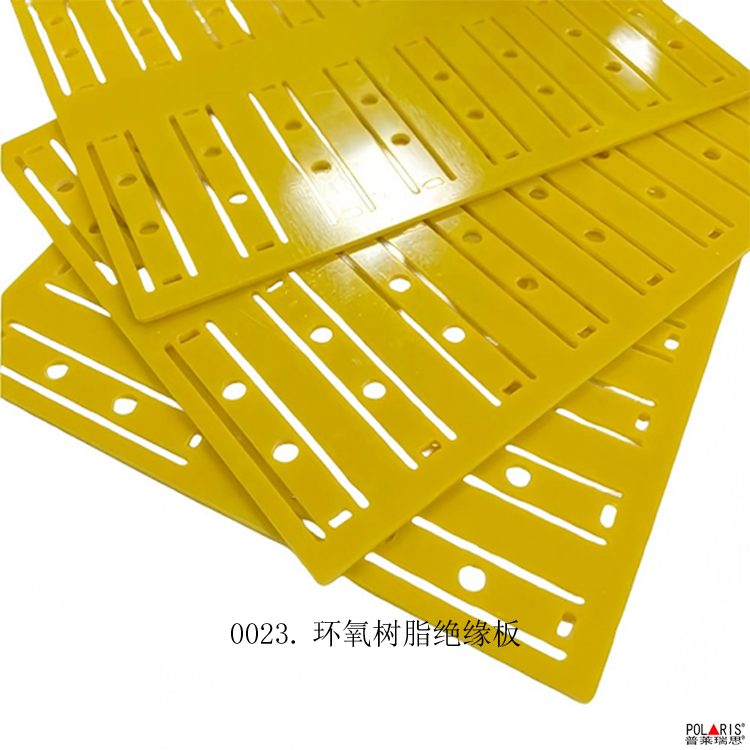

0023.环氧树脂绝缘板
说明书
一、产品介绍
环氧树脂绝缘板是由电工用无碱玻璃纤维布浸以环氧酚醛树脂，经烘焙、热压而成的硬质板状绝缘材料。产品具有较高的机械强度、介电性能、耐油性和耐腐蚀性，适用于要求较高的电工机械、电器设备中作绝缘结构零部件，并可在潮湿环境和变压器油中使用，耐热等级为B级（130℃）。
二、产品技术要求
1. 外观要求
表面应平整光滑，无气泡、皱纹和裂纹，允许有轻微的擦伤、压痕、污点及少量斑点。边缘应切割整齐，端面不得有分层和裂纹。2. 尺寸规格
•标准面积：不小于380×480mm²•厚度范围：0.4-80mm（可定制至100mm）
•常规规格：1000mm×2000mm
•颜色：本色（黄色）、红色、绿色、黑色等（可定制）
3. 厚度允许偏差
| 标称厚度(mm) | 允许偏差(mm) | 标称厚度(mm) | 允许偏差(mm) |
| 0.4 | ±0.10 | 8.0 | ±0.72 |
| 0.5 | ±0.12 | 10.0 | ±0.82 |
| 0.6 | ±0.13 | 12.0 | ±0.94 |
| 0.8 | ±0.16 | 14.0 | ±1.02 |
| 1.0 | ±0.18 | 16.0 | ±1.12 |
| 1.2 | ±0.20 | 20.0 | ±1.30 |
| 1.6 | ±0.24 | 25.0 | ±1.50 |
| 2.0 | ±0.28 | 30.0 | ±1.70 |
| 2.5 | ±0.33 | 35.0 | ±1.95 |
| 3.0 | ±0.37 | 40.0 | ±2.10 |
| 4.0 | ±0.45 | 45.0 | ±2.30 |
| 5.0 | ±0.52 | 50.0 | ±2.45 |
| 6.0 | ±0.60 | 60.0 | ±2.50 |
三、技术参数
1. 机械性能
•垂直层向弯曲强度：≥340MPa•平行层向冲击强度（简支梁法）：≥33kJ/m²
•平行层向冲击强度（悬臂梁法）：≥34kJ/m²
•拉伸强度（纵向/横向）：≥314MPa / ≥216MPa
•粘合强度：≥5600N
•密度：1.7-1.9g/cm³
2. 电气性能
•垂直层向电气强度（90℃±2℃油中）：见表5•平行层向击穿电压（90℃±2℃油中）：≥35kV
•介电常数（1MHz以下）：≤5.5
•介质损耗因数（1MHz以下）：≤0.04
•表面电阻率（常态/浸水后）：≥1×10⁷MΩ / ≥1×10⁵MΩ
•体积电阻率（常态/浸水后）：≥1×10⁵MΩ·m / ≥1×10³MΩ·m
3. 热性能
•马丁温度（纵向）：≥200℃•热稳定性：200℃
•耐油性（变压器油中4h）：130℃
•耐热等级：B级（130℃）
4. 其他性能
•吸水性：见表6•浸水后绝缘电阻：≥5.0×10⁸Ω
•燃烧性：符合相关标准
四、使用说明
1. 安装前准备
使用前需进行外观检查，查看表面是否有划痕、气泡、裂缝等缺陷。确保安装环境清洁，避免灰尘、杂质附着。切割加工时应使用专用工具，注意操作安全。2. 安装方法
•螺栓固定：选择合适规格螺栓，预先打孔，保证匹配度，拧紧时均匀施力•胶水粘贴：选用环氧树脂专用胶水，均匀涂抹，施加适当压力保持固化
•加工方式：可进行切割、打孔、粘接等操作，使用专用工具保证加工质量
3. 使用注意事项
•避免长期处于高温、高湿度或强酸碱环境•防止外力冲击和碰撞
•不得承受超过额定电压的电力负荷
•避免与其他金属一起受热（高温180℃下可能引起金属变形）
五、维护保养
1. 清洁维护
•定期清洁表面，去除尘埃、油污•使用软布和温和清洁剂，避免腐蚀性化学品
•避免使用硬物或尖锐物品直接接触表面
2. 储存条件
•存放在干燥、通风良好的环境中•避免阳光直射和受潮
•温度控制适宜，避免过高或过低
•平放或垂直放置，避免堆放过多导致变形
3. 定期检查
•定期检查外观是否有变色、变形•测量绝缘电阻，确保性能良好
•发现老化或损坏严重应及时更换
六、适用范围
环氧树脂绝缘板适用于：•电机、电器设备中的绝缘结构零部件
•变压器、电子电器产品绝缘
•机械、电气、电子等领域的高绝缘结构件
•潮湿环境和变压器油中使用
•发电机、马达、电子器具上的绝缘材料和构件
七、执行标准
•执行标准：GB/T1303.1-1998（本色）•红、绿、黑色为协议标准
•耐热等级：B级（130℃）
注意：本产品加工时气味较浓，应在通风良好的环境下操作。具体技术参数以产品实际检测报告为准，如有特殊要求可联系供应商定制。
