0031.六角环氧玻璃纤维棒说明书

一、产品概述

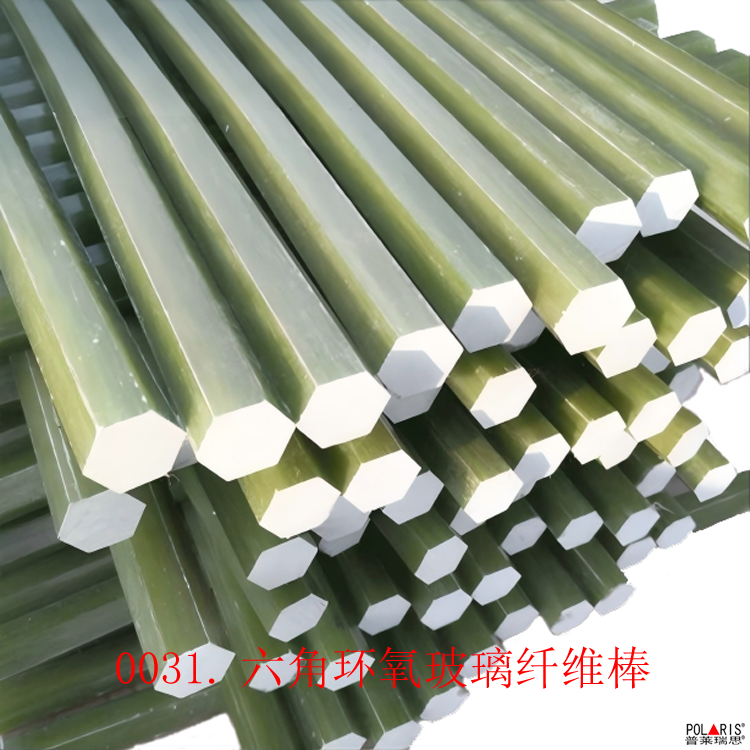

六角环氧玻璃纤维棒（简称六角环氧玻纤棒），是采用高强度玻璃纤维丝浸渍环氧树脂基体，通过高温拉挤引拔工艺一体成型的复合型绝缘结构件，部分产品采用全数控真空脱模拉挤技术生产，确保产品性能均匀稳定。本产品严格遵循国家GB/T 13096-2008、JB/T 10944-2010等标准生产，并通过ROHS2.0认证，材质均匀、结构紧密、表面光滑，兼具优异的机械强度、电气绝缘性、耐高温性和耐腐蚀性，可根据实际需求进行锯、铣、刨、钻、车、攻丝等机械加工，广泛应用于高压电气、复合绝缘子、中频高温炉、隔离开关、电解铝厂等多个领域，尤其适用于高压开关柜隔离六方轴等对局放要求较高的场景。

二、产品特性

机械强度优异：采用玻璃纤维混合连续拉挤工艺，每根玻璃丝均为整根长丝，抗拉强度可达1360-1500MPa，远超45号精铸钢570MPa的抗拉强度指标；抗弯强度高、不易弯曲，同时具备良好的减震、抗疲劳、抗蠕变、抗断裂性能，能承受长期机械负荷而不易损坏。

绝缘性能卓越：绝缘等级达到H级，耐压等级覆盖10kV-1000kV电压范围，体积电阻率≥10¹²Ω·m，工频击穿电压≥100Kv/cm，全波冲击电压≥95Kv/cm，能有效阻断电流传导，杜绝漏电隐患，保障电气设备安全稳定运行，为复合绝缘子的综合介电性能提供可靠基础。
耐高温、耐老化：允许长期工作温度为170-210℃，短时工作温度可达280℃，短路工作温度（时间小于5秒）可达230℃；耐热稳定性强，不易因温度变化发生变形、老化，使用寿命长，能适应高温恶劣工作环境。
耐腐蚀性突出：对酸、碱、盐、有机溶剂等各类腐蚀性介质具有良好的耐受性，同时具备优异的耐应力腐蚀性能（耐应力腐蚀时间＞96h），不易被腐蚀损坏，可在潮湿、腐蚀性环境中长期使用而不影响性能。
外观与尺寸规整：采用优质脱模剂处理，表面光滑、无色差、无毛刺、无划痕，无气泡、无杂质；六角形结构规整，尺寸精度高，密度≥2.1g/cm³，纤维含量≥80%，可根据客户需求定制不同规格，长度可任意分切，特殊规格可开模定做，适配各类设备安装需求。
轻量化易加工：相较于传统金属材质，产品质量轻、密度小，便于搬运、安装和施工；可灵活进行各类机械加工，加工后尺寸精度仍能保持稳定，无需复杂加工工艺即可适配实际安装需求，且定制加工可做到无损耗。

三、技术参数

序号	技术项目	单位	技术指标
1	密度	g/cm³	≥2.1
2	抗拉强度	MPa	≥1360
3	弯曲强度	MPa	≥100
4	热弯强度	MPa	≥260
5	体积电阻率	Ω·m	≥10¹²
6	工频击穿电压	Kv/cm	≥100
7	全波冲击电压	Kv/cm	≥95
8	耐应力腐蚀时间	h	＞96
9	吸虹试验时间	min	＞20
10	水扩散试验电流	mA	＜0.03
11	吸水率	%	＜0.05
12	纤维含量	%	≥80
13	长期工作温度	℃	170-210
14	短时工作温度	℃	280
15	绝缘等级	-	H级

四、产品规格

1. 常规规格

六角对边尺寸：14mm、20mm、25mm、28mm、30mm、32mm、36mm（可根据客户需求定制其他对边尺寸）；长度：标准长度可任意分切，特殊长度可定制，定制加工无损耗；颜色：常规为透明、白色，可根据需求定制黑色、红色等其他颜色。

2. 定制说明

如需特殊对边尺寸、长度、颜色或性能（如耐酸、耐高温专用款）的产品，可提供具体参数需求，我们将通过开模定制、工艺调整等方式满足需求，确保产品与使用场景精准适配。

五、安装与使用说明

1. 安装前准备

检查产品外观，确认无毛刺、划痕、破损、气泡等缺陷，若存在外观异常或尺寸偏差，请勿安装使用，及时联系供应商处理。

根据安装需求，对产品进行机械加工（锯切、钻孔等），加工过程中需使用专用工具，避免暴力加工导致产品开裂、破损；加工后清理产品表面的碎屑、粉尘，确保安装面整洁。
确认安装环境，避免在潮湿、多尘、腐蚀性强或高温暴晒的环境下直接安装，安装区域需保持干燥、清洁，符合产品使用环境要求。
若需进行粘接安装，需选择与环氧树脂相容的专用粘接剂，避免使用不相容的粘接剂导致粘接不牢固，影响产品使用效果。

2. 安装要点

安装时需轻拿轻放，避免碰撞、挤压产品，防止产品受损；六角结构需与安装部位精准贴合，确保受力均匀，避免局部受力过大导致产品断裂。
固定时需使用适配的紧固件，紧固件的材质、规格需与产品匹配，避免使用金属紧固件直接挤压产品表面，可在接触部位增加缓冲垫片，保护产品外观和性能。
安装过程中，严禁对产品进行高温烘烤、明火加热或剧烈弯折，避免破坏产品的内部结构，导致绝缘性能、机械强度下降。
用于高压电气设备时，安装后需进行绝缘测试，确认绝缘性能达标后，方可投入使用；钻孔安装时，钻孔尺寸需比选用产品直径大至少4mm，钻孔后需清理孔内粉尘。

3 使用注意事项

产品需在规定的温度、电压范围内使用，严禁超过额定参数使用，避免长期处于210℃以上高温环境，防止产品老化、失效。
使用过程中，避免产品与尖锐物体、强酸强碱、有机溶剂等接触，防止表面划伤、腐蚀，影响绝缘性能和使用寿命；避免产品受潮，防止吸湿后降低强度和耐久性。
严禁将产品用于承重超过其承载能力的场景，避免超负荷使用导致产品断裂、损坏，引发安全事故。
定期对产品进行检查，若发现表面破损、开裂、老化、变色等异常情况，需及时更换，避免继续使用引发安全隐患；长期使用后需定期检测绝缘性能，确保使用安全。
产品为工业专用绝缘件，严禁用于非工业用途，禁止用于人体防护、食品接触等场景，仅限专业人员操作使用。

六、储存与运输

1. 储存要求

储存环境需干燥、阴凉、通风，温度控制在4-35℃，相对湿度不超过60%，避免潮湿、闷热环境导致产品受潮、老化；严禁阳光直射、雨淋，远离高温热源（如暖气、锅炉等）和明火。

产品需整齐堆放，避免挤压、碰撞，堆放高度不宜过高，防止产品变形、断裂；六角面需朝上放置，避免表面磨损、划伤。
储存过程中，需与强酸、强碱、有机溶剂等腐蚀性物品分开存放，避免污染产品，影响产品性能；可采用密封包装存放，防止吸湿和粉尘污染。
产品保质期为12个月（自生产之日起），保质期内若发现产品性能异常，可联系供应商处理；超过保质期的产品，需进行性能检测，达标后方可继续使用。

2. 运输要求

运输过程中，需对产品进行妥善包装（如泡沫包裹、纸箱包装），避免碰撞、挤压、磨损，防止产品破损、变形。
运输车辆需保持干燥、清洁，严禁与腐蚀性物品、尖锐物体混装，避免污染、损坏产品；运输过程中避免雨淋、暴晒、高温烘烤。
搬运过程中，需轻拿轻放，严禁暴力搬运、抛掷产品，防止产品断裂、表面划伤；长尺寸产品需采用专用支架固定，避免运输过程中晃动、损坏。
跨境或长途运输时，需符合相关运输规范，做好防潮、防破损措施，确保产品安全送达。

七、安全警示

本产品为绝缘结构件，仅用于规定的工业场景，严禁替代导电件、承重结构件使用，否则可能引发安全事故。
安装、使用、检修过程中，需切断相关设备电源，做好安全防护措施（如佩戴绝缘手套），避免触电、机械伤害等事故发生；仅限专业人员操作，非专业人员请勿擅自安装、拆卸。
产品破损、老化后，请勿随意丢弃，需按照工业废弃物处理规范进行回收或妥善处置，避免污染环境；废弃产品不可直接丢弃在自然环境中，可选择回收利用或专门处理。
若产品不慎接触强酸、强碱等腐蚀性物品，需立即用清水冲洗表面，及时检查产品性能，若出现破损、变色等异常，需立即更换。
加工过程中产生的碎屑需妥善收集处理，避免粉尘飞扬，吸入人体影响健康；操作时可佩戴防护口罩、手套等防护用品。

八、售后服务

若您在产品采购、安装、使用过程中遇到任何问题，可随时联系我们的客服人员，我们将及时为您提供技术咨询、解决方案。
产品若存在质量问题（如尺寸偏差、外观缺陷、性能不达标等），在保质期内可凭采购凭证申请退换货，我们将根据实际情况妥善处理。
我们可提供定制化技术支持，根据您的具体使用场景，为您推荐合适规格、性能的产品，协助完成安装调试指导。
客服联系方式：（可填写具体电话、邮箱、地址）
备注：本说明书内容基于产品标准参数编制，若您使用的产品为定制款，部分参数、特性可能有所调整，请以实际产品为准；如需进一步了解产品详细信息，可联系供应商获取更多技术资料。
