1001.ZC36 高绝缘电阻测量仪产品说明书

一、产品细节图

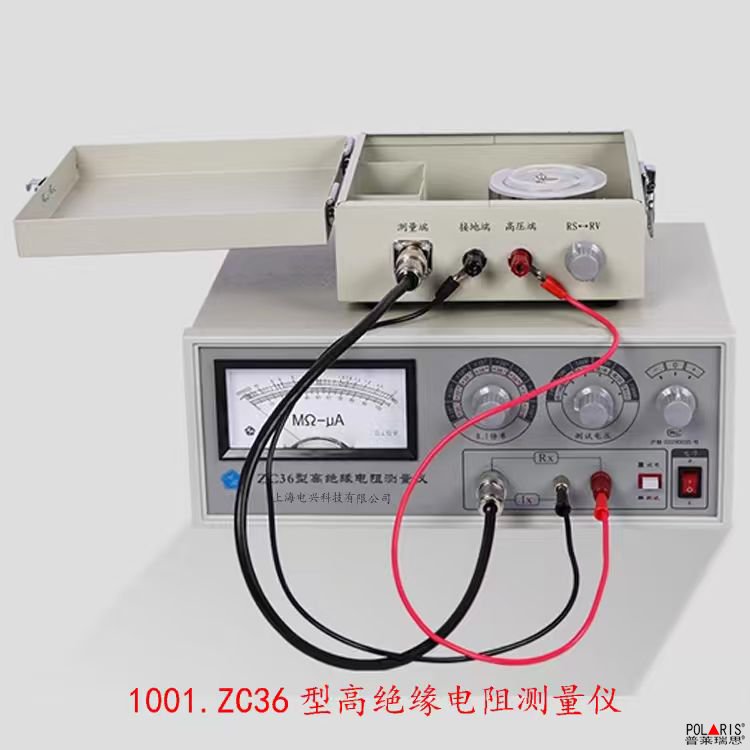

ZC36高绝缘电阻测量仪
1.主机正面：配备指针式显示表盘、测试电压选择旋钮、倍率调节开关、极性转换开关、调零 / 满度调节旋钮、电源开关与指示灯，布局规整，操作区域清晰直观。
2.三电极测试组件：含内电极、保护电极、底电极，电极直径 5cm，保护电极内径 5.4cm，间隙 0.2cm，符合国标 GB1410-2006 测试标准。
3.机身侧面：设置电源接口、信号输入端口、高压输出端子、接地端子，接口防护性强，接线稳固不易松动。
4.整体外观：便携式箱体设计，合金面板搭配高绝缘工程塑料外壳，边角圆润，配备提手，便于携带与现场操作。

二、产品性能

1.超宽测量量程：电阻测量覆盖 1×10⁶Ω～1×10¹⁷Ω，微电流测量达 1×10⁻⁵A～1×10⁻¹⁴A，可满足从常规绝缘到超高绝缘材料的全范围检测需求。
2.测量精度可靠：测试电压误差不超过 ±5%，电压稳定度≤0.2%，电阻测量精度符合 10 级标准，数据重复性好，减少测量偏差。
3.抗干扰能力强：内置多级滤波电路，能抵御工业现场电磁干扰，在复杂环境下保持读数稳定，适配强干扰场景使用。
4.操作安全便捷：具备输入端高压短路保护、测试完毕自动放电功能，防止残留高压伤人；开关旋钮阻尼适中，调节顺滑，新手易上手。
5.性能稳定持久：开机预热后可连续工作 8 小时，内部元器件选材优质，长期使用性能衰减慢，使用寿命长。
6.功能适配性广：既可独立测量绝缘电阻、高阻兆欧电阻、微电流，也可配套恒温水浴，测试不同温度下无屏蔽层电线电缆的绝缘电阻。

三、产品用材

1.外壳材质：采用高绝缘、抗冲击工程塑料，耐磨损、防腐蚀，有效隔离内部电路，提升使用安全性，同时减轻机身重量。
2.面板材质：使用优质合金面板，表面防滑耐磨，刻度标识清晰持久，长期操作不易磨损模糊。
3.内部元器件：选用高精度电阻、电容、晶体管等电子元件，温漂系数小，保障测量精度与长期稳定性。
4.电极组件：电极采用导电性能优良的金属材质，表面抛光处理，接触电阻小；电极支架为高绝缘陶瓷材质，避免漏电干扰。
5.接线端子：采用纯铜镀金端子，导电性能稳定，抗氧化、不生锈，确保信号传输无损耗。

四、技术参数表

表格

参数类别	具体参数	误差范围
测试电压	DC 10V、50V、100V、250V、500V、1000V	±5%
电阻测量范围	1×10⁶Ω～1×10¹²Ω、1×10¹³Ω～1×10¹⁷Ω	±10%、±20%
微电流测量范围	1×10⁻⁵A～1×10⁻¹⁴A	±10%～±20%
电压稳定度	-	≤0.2%
工作电源	AC 220V±10%，50Hz	-
消耗功率	约 10W	-
连续工作时间	8 小时	-
环境温度	0℃～40℃	-
相对湿度	≤70%	-
外形尺寸	355mm×320mm×145mm	-
主机重量	约 6kg	-

五、产品型号

标准型号：ZC36 高绝缘电阻测量仪（主机 + 三电极测试组件 + 电源线 + 测试导线）
选配型号：ZC36 + 恒温水浴套装（含标准主机 + 专用恒温水浴设备，适配电线电缆温度绝缘测试）

六、包装清单

1.ZC36 高绝缘电阻测量仪主机 1 台
2.三电极标准测试组件 1 套
3.专用测试导线 2 根
4.电源连接线 1 根
5.产品使用说明书 1 份
6.产品合格证 1 份
7.保修卡 1 份
8.便携式防护包装箱 1 个

七、应用领域

1.电力行业：用于变压器、互感器、发电机、高压开关、电缆等电力设备的绝缘电阻检测，保障电网运行安全。
2.电子制造：检测电路板、电子元器件、半导体材料的绝缘性能，把控产品生产质量。
材料科研：科研机构、高校实验室对绝缘材料、高分子材料、陶瓷材料的体积电阻、表面电阻测试。
3.电线电缆生产：配套恒温水浴，测试无屏蔽层电线电缆在不同温度下的绝缘电阻，验证产品性能。
4.电气设备运维：工厂、企业对电机、电控设备、配电设施的日常绝缘检测，预防漏电、短路故障。
5.教育领域：职业院校、高校物理、电气相关专业实验教学，辅助学生掌握绝缘性能测量原理与操作。

八、主要用途

1.测量绝缘材料、电工产品、电子元器件的绝缘电阻与高阻兆欧电阻。
2.精准测量微弱电流信号，适用于微电流相关科研与工业检测。
3.测试固体绝缘材料的体积电阻率和表面电阻率，符合国标测试方法。
4.配套恒温水浴设备，开展电线电缆温度依赖性绝缘电阻测试。
5.气设备出厂检验、日常维护、故障排查中的绝缘性能评估。

九、详细信息

ZC36 型高绝缘电阻测量仪遵循 Q/TPGG 9-2012 高绝缘电阻测量仪企业标准，采用嵌入式工业单片机与高精度放大电路，实现直流式高阻与微电流的精准测量。仪器通过六档测试电压调节，适配不同绝缘等级样品检测，搭配八档倍率量程开关，实现全范围精准读数。
使用时，开机预热 30 分钟，完成调零与满度校准后，将样品置于三电极组件中，选择对应测试电压与倍率，即可读取测量数据。仪器具备极性转换功能，可满足正负极性微电流测量；同时设有高压警示与自动放电功能，提升操作安全性。

十、详细介绍

ZC36 高绝缘电阻测量仪是一款集高阻测量、微电流测量于一体的专业精密仪器，核心优势在于超宽量程与高稳定性，填补了常规兆欧表无法测量超高绝缘电阻的空白。仪器设计遵循人体工程学，操作界面简洁，旋钮开关布局合理，无需复杂培训即可操作。
内部电路采用抗干扰设计，能在工业、实验室等多种环境下稳定工作，测量数据精准可靠。配套的三电极测试组件严格遵循国标标准，确保测试结果符合行业规范。机身采用便携式结构，重量适中，既适合实验室固定使用，也可用于现场移动检测。
相比同类产品，ZC36 测量范围更广、精度更稳、安全性更高，是绝缘材料检测、电气设备维护、科研实验的优选设备。

十一、高绝缘电阻测量仪曾用名

高绝缘电阻测量仪、ZC36 高阻计、兆欧表、绝缘电阻测试仪、体积电阻率测试仪、表面电阻率测试仪、微电流测量仪、超高电阻测量仪、绝缘材料检测仪、电线电缆绝缘测试仪、电力设备绝缘检测仪

十二、售后服务

保修服务：产品自出厂之日起，享受 12 个月免费保修，保修期内非人为损坏的质量问题，提供免费维修与零部件更换。
技术支持：终身提供产品操作指导、技术咨询、校准方法培训等服务，协助用户解决使用中的各类问题。
维修服务：保修期外或人为损坏的故障，提供成本价维修服务，维修后提供 3 个月质保期。
校准服务：可提供产品专业校准服务，出具校准报告，保障仪器测量精度符合标准。
退换服务：产品到货 7 日内出现非人为质量问题，可免费退换货；15 日内可免费更换同型号新品。
